Inmeetinstructies
Algemeen intro tekstje over inmeten

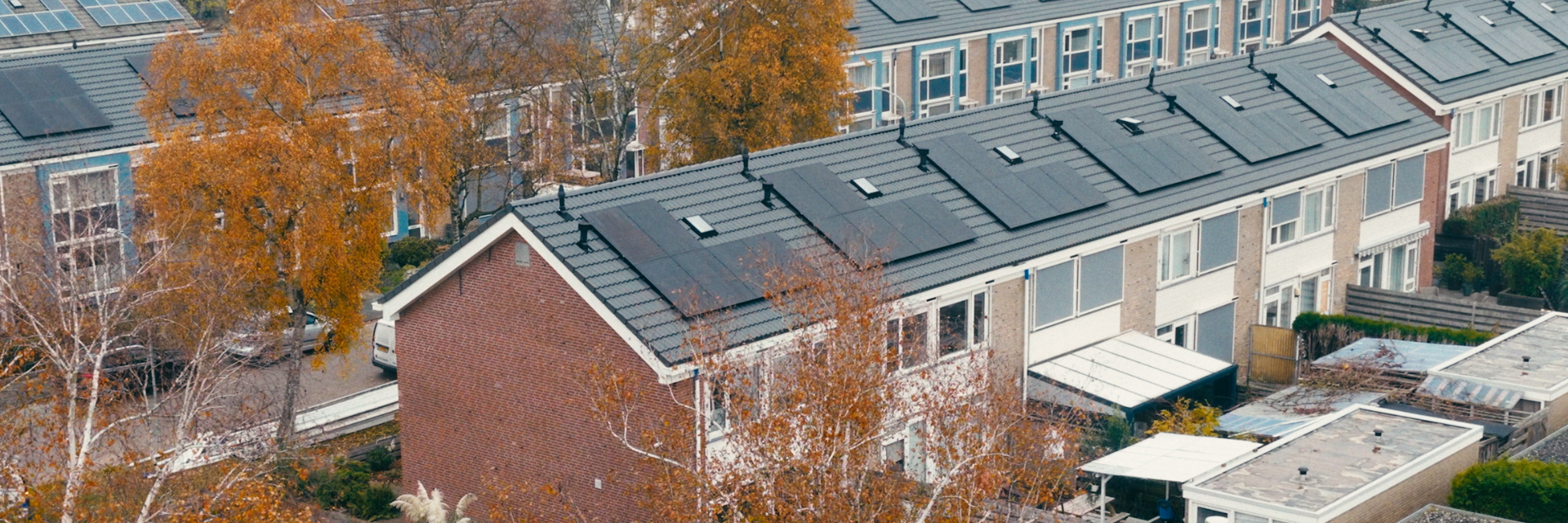

Rijtjeswoning
Je kunt een dakgoot op verschillende manieren uitvoeren. Kies hieronder wat het beste past bij jouw situatie.
Moet hier nog uitleg dat de goot alleen vervangen kan worden van het hele blok?
Hoe loopt jouw dakgoot?
Goot met hoeklas
- Meet de woning van kopgevel tot kopgevel (A)
- Bepaal waar de hemelwaterafvoer (hwa) gemonteerd moet worden. Houd rekening met 1 hwa aansluitpunt per gootelement van max. 13,5 m1 lengte.
- Bepaal war de goot wordt gesplitst. Houd hierbij rekening met de hwa aansluitpunten.

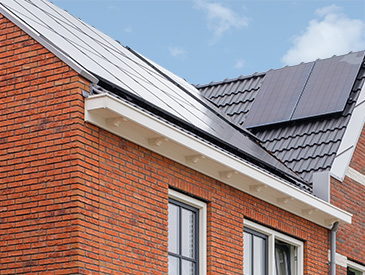

Rechte goot
- Meet de woning van kopgevel tot kopgevel, inclusief de overstekken en gevelpannen (B).
- Bepaal waar de hemelwaterafvoer (hwa) gemonteerd moet worden. Houd rekening met 1 hwa aansluitpunt per gootelement van max. 13,5 m1 lengte.
- Bepaal waar de goot wordt gesplitst. Houd hierbij rekening met de hwa aansluitpunten?
Woning met zadeldak

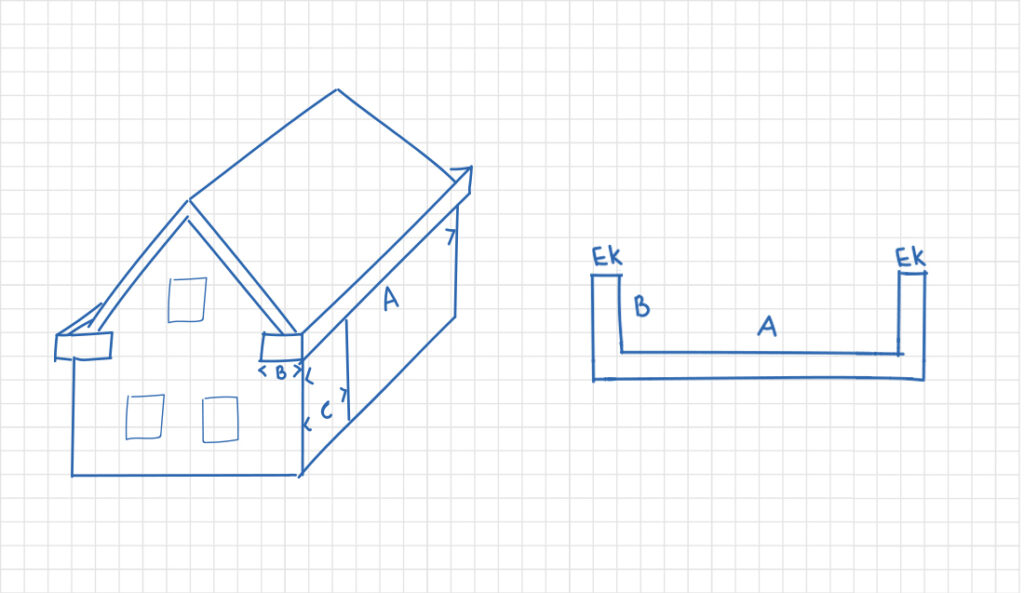

Bij een standaard woning met zadeldak meet je de woning van voor- tot achtergevel (A). Het heeft de voorkeur om de goot de hoek om te laten gaan, zodat op de kopgevels de overstek met gevelpan/windveer met dekker in de goot uitkomt. De lengte van de hoekomzet wordt bepaald door het overstek (B), deze moet in de goot uitkomen. Ook de plek van de hwa (C) wordt van de hoek van de muur gemeten.

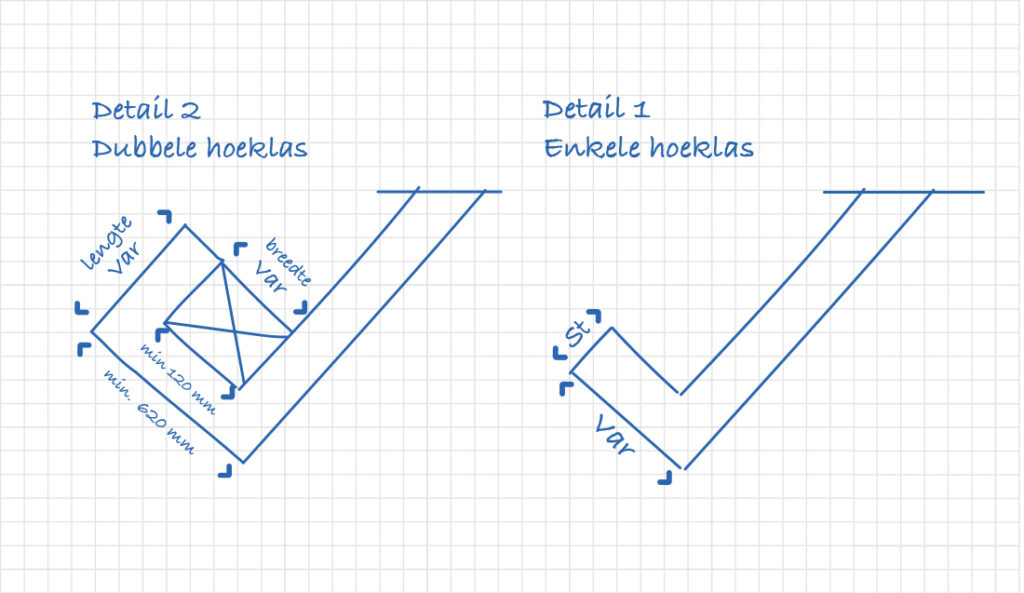

Je kunt kiezen voor een goot met dubbele hoeklas (detail 2), of een goot met enkele hoeklas (detail 1).
Bij een goot met dubbele hoeklas zijn zowel de lengte als de breedte van de hoek variabel. De breedte dient buitenwerks minimaal 620 mm te zijn. Bij een dubbele hoeklas kan in principe iedere afmeting dakoverstek in de goot uitkomen. Bij een enkele hoeklas is de lengte van de hoek standaard, de breedte is variabel.

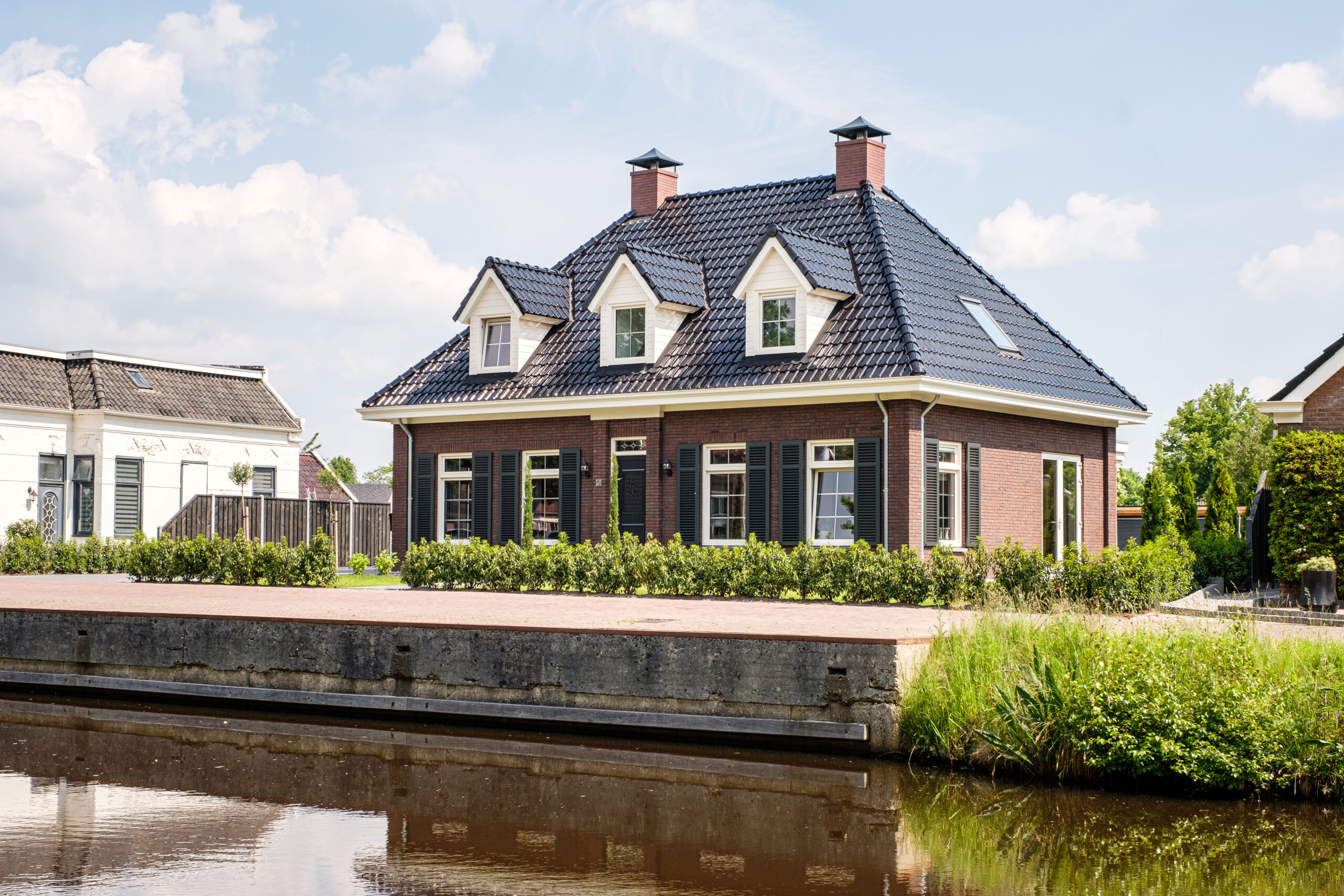

Stolpwoning (pyramide dak)
1. Wanneer de goten tegen de gevel worden gemonteerd, meet je de buitenkant van het metselwerk. Wanneer de woning een overstek heeft, meet je de buitenzijde van de houtconstructie.
2. Bepaal waar de hwa’s gemonteerd moeten worden.
3. Geef wel duidelijk aan welk goottype je gaat toepassen; goten met smetplank moeten worden omgerekend.

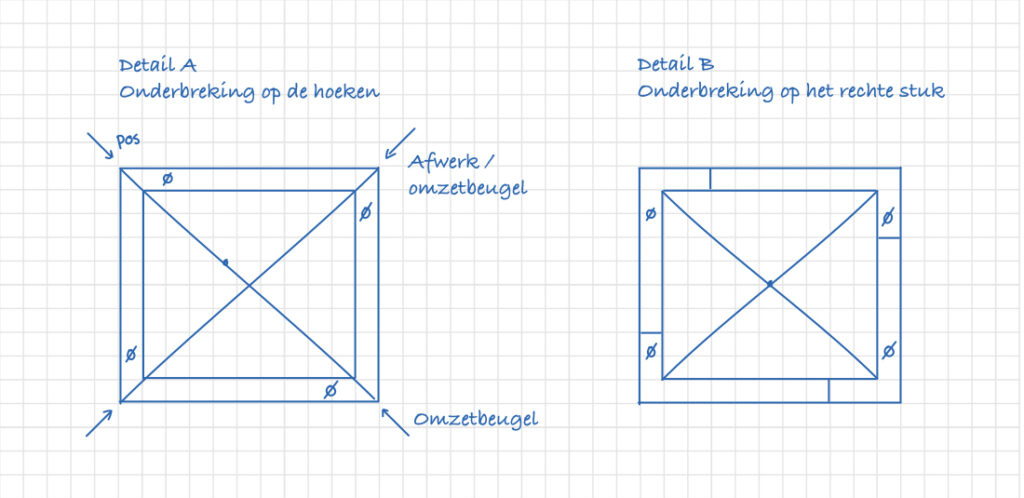

Er zijn twee manieren om de goten over de woning te verdelen. Kies hieronder de optie die je wilt gebruiken.
Onderbreking op de hoeken
Het is gebruikelijk om de goten op de hoeken te onderbreken en op de hoeken een eindschot te plaatsen (zie detail A), dit geeft ook het mooiste eindresultaat. Houd er wel rekening mee dat er bij dit systeem op iedere gevel (incl. voorgevel) een hwa te zien is (zie detail A en onderstaande foto).
Onderbreking op het rechte stuk (molenwieken systeem)
Het molenwieken systeem heeft als nadeel dat de verbindingen op de rechte stukken van de goot minder fraai ogen (zie detail B en onderstaande foto). Daarnaast mag de goot op de hoeken niet strak tegen de achterconstructie worden gemonteerd, waardoor het lastiger is om de goten netjes op elkaar te laten aansluiten.

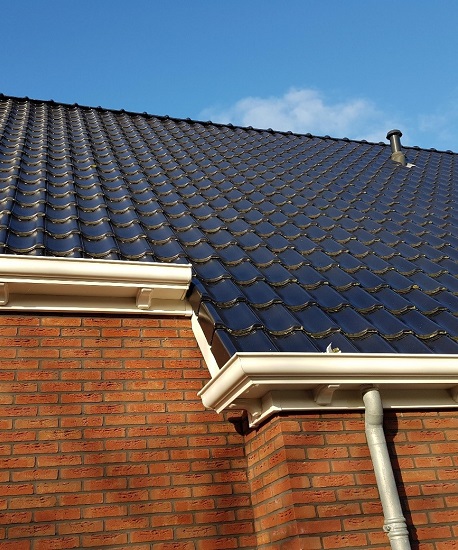

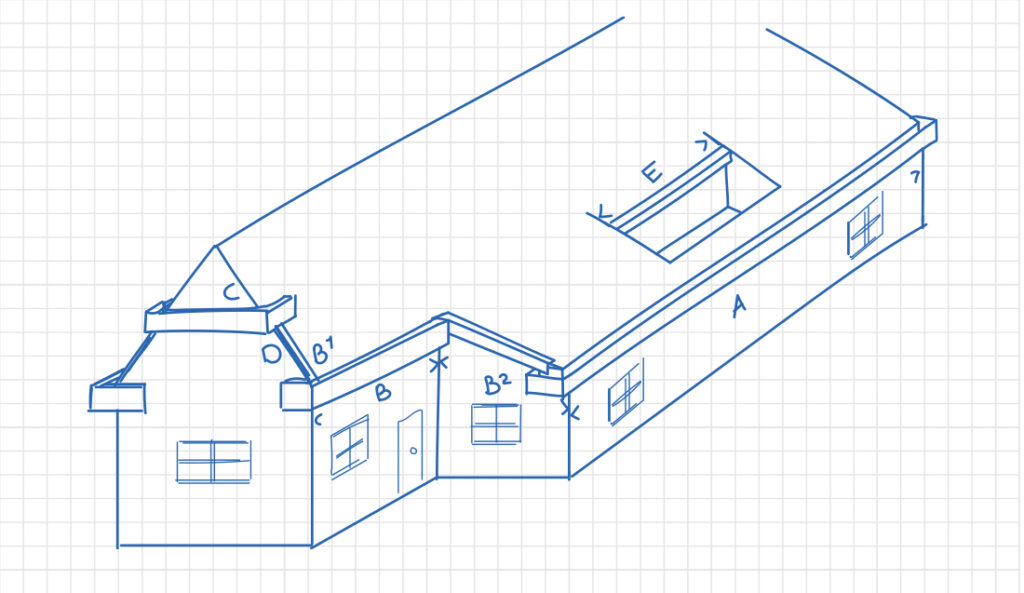

Boerderijwoning (hoogteverschil in de gevels)
1. Meet het buitenwerks metselwerk aan de lange zijde van de woning, van voor- tot achtergevel (A).
2. Meet het buitenwerks metselwerk aan de hoge zijde van de woning, van de hoek van de muur (B1) tot aan het dakoverstek/gevelpan (B2).
Wij adviseren om de dakoverstek/gevelpan achter de goot langs te laten lopen. Hiermee voorkom je namelijk dat je de dakoverstek of gevelpan tegen de goot aan moet werken, wat lekkagegevoelig is. Bij goten voorzien van een smetplank is het raadzaam om de smetplank door te laten lopen tot het einde van de gevel (B2). De smetplank kan in het werk op gewenste lengte worden afgezaagd.
Goot aan wolfseind
Een goot aan het wolfseind kun je op verschillende manieren uitvoeren. Kies hieronder wat het beste past bij jouw situatie.
Hoe loopt jouw dakgoot?
Goot met hoeklas
Bepaal hoe hoog de dakgoot aan het wolfseind komt te hangen. Meet op de lijn van de onderzijde van de goot (C). De maat die hier uitkomt is de maat tussen de pootjes. Wij adviseren om de goot iets langer te laten, zodat je bij montage nog iets met de hoogte kunt spelen.
Rechte goot
Bij een rechte dakgoot aan een wolfseind houd je dezelfde lijn aan als bij de goot met hoeklas en houd je aan beide zijden rekening met ca. 100 mm voorbij de pannen i.v.m. de hwa.
Let op: bij een wolfseind wordt een smetplank doorgaans alleen aan de lange zijde van de goot gemonteerd, een smetplank op de pootjes van een wolfseind is niet wenselijk. Zowel goten zonder smetplank als goten met smetplank meet je op de hoogte van de onderzijde van de goot.
Tip: zorg ervoor dat je met gevelpan/windveer achter de druprand van de goot blijft. Dit kun je in het werk zelf aansturen door de goot van het wolfseind iets naar voren te halen of je overstek te versmallen.
Wanneer je een inpandige goot hebt, kan de goot gewoon tussen de gevelpannen/windveer gemeten worden. Omdat de bodem van de goot vaak lager ligt dan de pannenlijn links en rechts, dient de hwa vaak met de nodige bochten naar de naastliggende dakvlakken geleid te worden.
Eindkappen
De prefab dakgoten van Polytech kunnen worden voorzien van 3 soorten eindstukken:
Eindkap met kraal
De eindkap met kraal wordt gebruikt wanneer het uiteinde van de goot zichtwerk is. De afmeting van de eindkap met kraal komt bij de afmeting die gemeten is, op. Bij de gootmodellen Klassiek, Bakgoot en Overhoeks is dit 40 mm (2 x 20 mm), bij de gootmodellen Rustiek en Beauty 100 mm (2 x 50 mm).
Vlakke eindkap
De vlakke eindkap wordt gebruikt wanneer het uiteinde van de goot aan het zicht ontnomen wordt, doordat het ergens tegenaan geplaatst wordt, bijvoorbeeld een muur. In deze situatie kan er geen omzetbeugel toegepast worden. De dikte van de eindkap wordt als 0 gerekend (wordt verrekend met de lengte van de goot).
Eindkap ter plaatse van omzetbeugel
De omzetbeugel wordt gebruikt om de dilatatie tussen twee goten af te werken. Bij het monteren van een kunststof dakgoot moet namelijk rekening worden gehouden met het uitzetten en inkrimpen van het materiaal. De afmeting (dikte) van de omzetbeugel wordt niet verrekend in de fabriek
Hoeklassen
Er zijn 2 oplossingen om de dakoverstek /windveer op een fraaie manier in de dakgoot te laten overlopen. Uiteraard kun je kiezen voor een standaard rechte goot. Je bepaalt zelf, naar eigen inzicht, hoe ver je de goot wilt laten doorlopen. Houd bij het bestellen van de dakoverstek/windveer rekening met minimaal 500 mm extra, zodat je voldoende lengte hebt om de verstekken er in het werk aan te zagen.
Goot met enkele hoeklas
Wanneer je de overstek met gevelpan of windveer met dekker in de goot wilt laten uitkomen, heeft een goot met enkele hoeklas de voorkeur (zie detail 1 en de foto hieronder).
De breedte van de hoekomzet is in dit geval standaard, de lengte van de hoekomzet bepaal je op basis van de breedte van de overstek (B). De plek van de hwa in de goot geef je aan door vanaf de hoek van de muur te meten (C).
Goot met dubbele hoeklas
Wanneer de dakoverstek of windveer breder is dan de breedte van de goot, heeft een goot met dubbele hoeklas de voorkeur (zie detail 2 en de foto hieronder).
Zowel de breedte als de lengte van de hoekomzet zijn in dit geval variabel, voor de lengte geldt een minimum van 120 mm. De plek van de hwa in de goot geef je aan door vanaf de hoek van de muur te meten (C).
